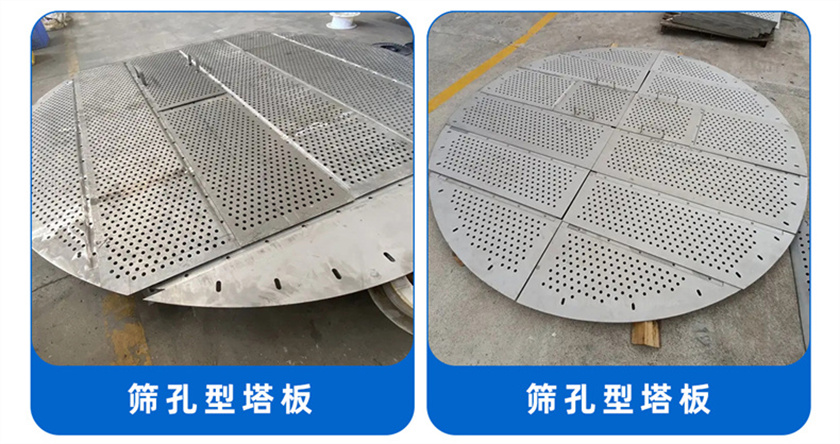

筛孔型塔板

筛孔型塔板

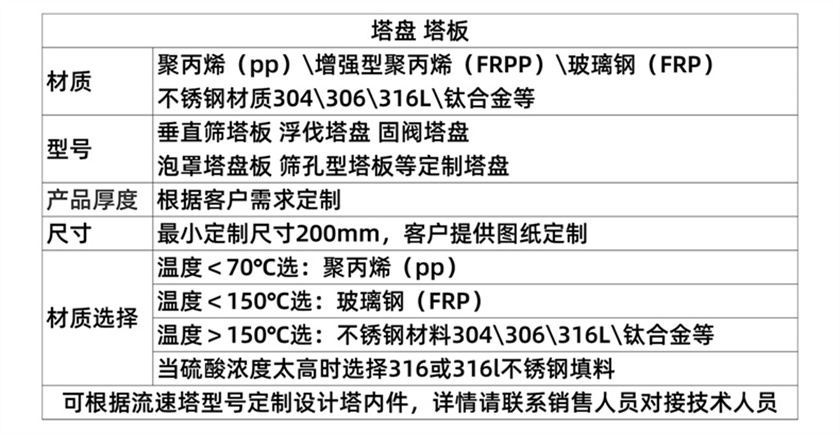

筛孔型塔板规格材质定制

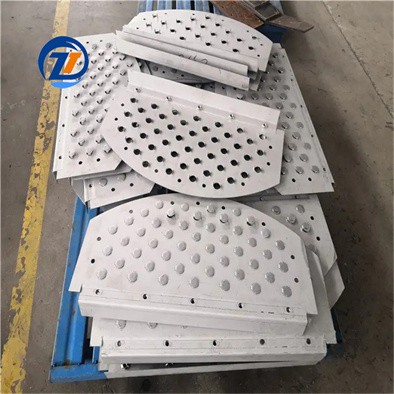

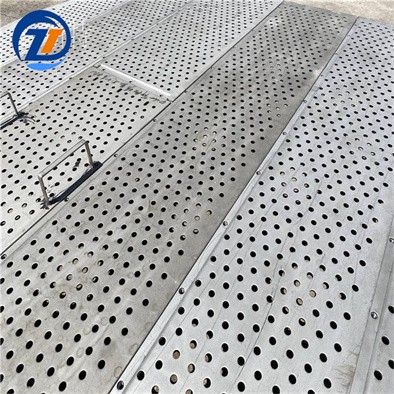

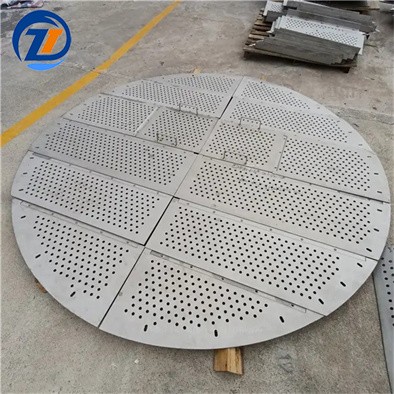

1.不锈钢筛板塔盘的筛孔

筛孔是筛板上的鼓泡元件。筛孔直径可以在很宽的范围内选取，一般为3~25mm。清洁物系可以选小一点的孔径，易堵物系则应选取大一些的孔径。为了减少加工量，近代大型生产装置多采用偏大的孔径。实验研究和生产实践表明，大孔径筛板的板效率并不低于小孔径筛板，只是更容易漏液，有更多的雾沫夹带。因此，大孔径筛板的漏液线要高一些，雾沫夹带线要低一些，也就是操作范围要比小孔径筛板小。

2.不锈钢筛板塔盘的整体结构

从总体上看，筛板塔的气液流动是呈逆流的，气体从下而上，液体从上而下。对于常规带有降液管的筛板，筛板上的气液流动则是呈错流型的，即液体水平流过筛板板面，气体从下而上穿过塔板。液体通过降液管从一层筛板流人下一层筛板。气体穿过塔板上的筛孔鼓人液层，形成泡

316L筛板塔盘的优点：

(1)结构简单，制造和维修方便，相同条件下生产能力高于浮阀塔；

(2)塔板效率较高，但稍低于浮阀塔；

(3)塔板压力降较低，适用于真空蒸馏；

(4)具有较高的操作弹性，但稍低于泡罩塔。

316L筛板塔盘的缺点：

小孔径筛板易堵塞，不适于处理脏的、粘性大的和带固体粒子的料液。

筛孔塔板是简单的塔板，造价低廉，只要设计合理，其操作弹性是可以满足生产需要的，目前已成为应用较为广泛的一种板型。
